Descrição

FDM é o acrónimo da expressão em inglês fused deposition modelling, que significa modelação por deposição de material fundido. Este processo é um processo aditivo no qual um fio de plástico é aquecido até fundir na cabeça da máquina que depois se desloca no plano xy e deposita o material fundido num dado ponto. O material fundido solidifica mal entra em contacto com o ar. Logo que todo o material tenha sido depositado nesse plano, o prato da máquina onde o modelo está a ser construído desce segundo o eixo dos z iniciando-se então a fabricação da camada seguinte do modelo. O modelo vai assim sendo construído camada a camada. Para evitar que partes do modelo que se encontram em balanço caiam quando são depositadas, são construídos suportes num plástico mais quebradiço. Uma vez terminado o modelo, os suportes são quebrados e retirados com a ajuda de ferramentas. Para eliminar o suporte que não se consegue retirar por este processo, o modelo é mergulhado numa tina de limpeza por ultra-sons.

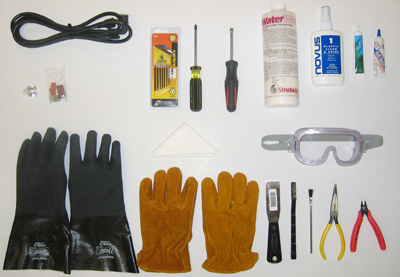

Legenda:

1. Luvas anti-corrosivas para retirar modelo da tina de ultra-sons

2. Luvas isoladoras em cabedal para retirar modelo da máquina

3. Espátula para limpar prato da máquina

4. Escova para limpar cabeça da máquina

5. Pincel para limpar modelo

6. Alicate de pontas para retirar suporte

7. Alicate de corte para material e suporte

8. Óculos protectores

9. Lenços para limpar partes sensíveis da máquina

10. Cabo de alimentação eléctrica

11. Chaves ????

12. Chave de estrela

13. Chave de porcas

14. Soda caústica

15. Líquido de limpeza dos óculos protectores

16. Lubrificante anti-corrosão

17. Lubrificante Krytox

18. Lâmpada de halogéneo sobressalente

19. Escova sobressalente para a cabeça da máquina

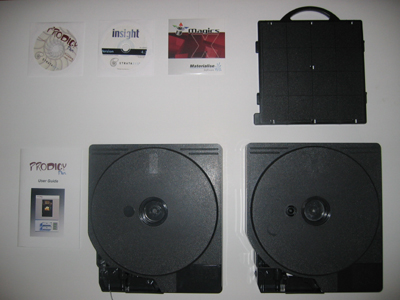

Legenda:

1. Cartucho de material

2. Cartucho de suporte

3. CD de instalação dos drivers da máquina Prodigy Plus

4. CD de instalação do software Insight utilizado para preparar os ficheiros STL para impressão

5. CD de instalação do software Magics RP utilizado para traduzir com facilidade ficheiros de CAD para STL.
